做个暗金计数器吧：CS:GO StatTrak 硬件复刻全记录
暗金计数器 (StatTrak) 复刻实战
在 CS:GO 中，有些武器具有一个名为 StatTrak 的装置，这个装置可以记录玩家在游戏内的杀敌数量。觉得这个装置很有意思，于是想做一个出来。
为了近距离观察这个装置，我斥 8.8 元巨资购买了一把 格洛克18型(StatTrak™)|烈焰天使，并在人机对战中大杀四方。
方案迭代历程
由于只是个计数器，本质就是个可以自定义显示内容的显示屏。但要做到「形神兼备」，选型和细节设计非常关键。
方案 1：OLED 12832 + Arduino
谷歌一番后，发现 YouTube 上有位老哥干过类似的事情，他使用的方案正是 12832 OLED + Arduino。
问题：OLED 只有白色和蓝色，那么如何实现游戏里的橙色效果呢？

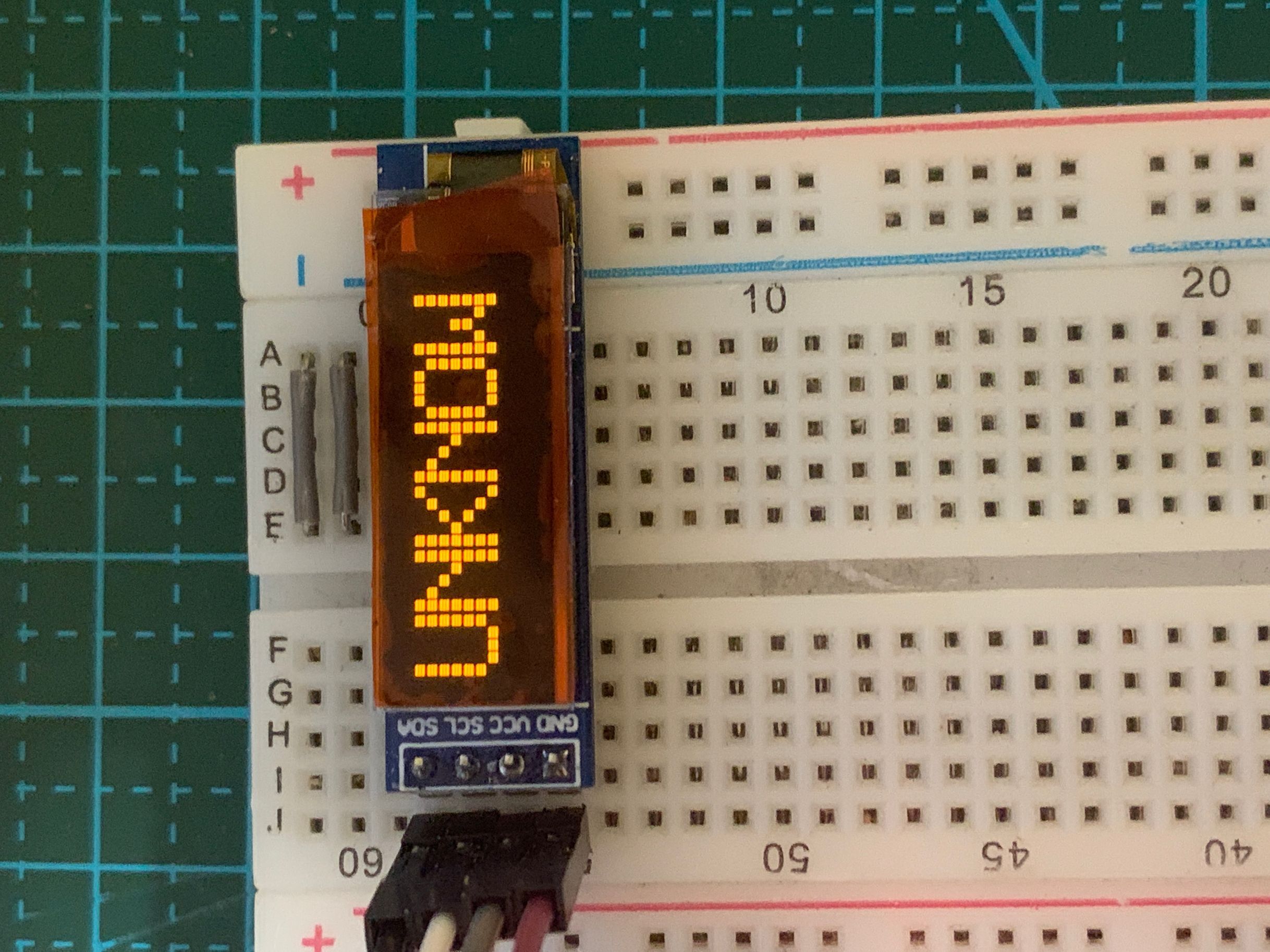

解决方案：添加一层橙色滤膜。这位老哥使用的滤膜价格起飞，还只有小小的一块。不就是个橙色塑料片吗？窗户用的就不行吗？于是我斥巨资购买了老大一张橙色半透明塑料膜，贴到了 OLED 上，效果还挺好的。
我当时觉得这个太小了，不好微型化。（2020-11-21 现在回想一下，已经没有太大难度了）
方案 2：LED 点阵屏 + MAX7219

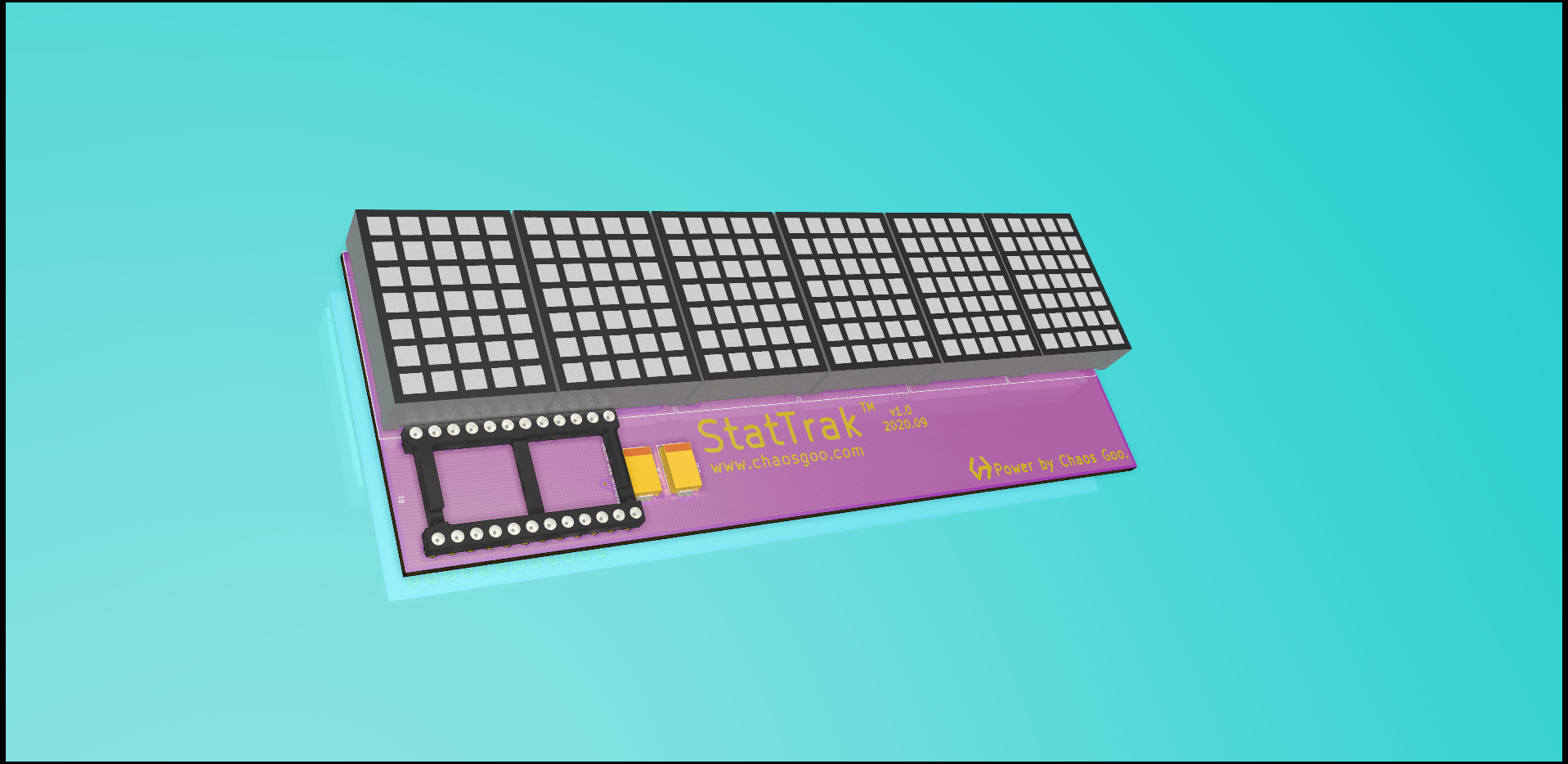

在某宝畅游一番以后，发现并没有找到合适的点阵屏幕。不过有个 30mm 高的倒是符合一些要求，遂决定等比放大做出实物。
| 技术要点 | 详情 |
|---|---|
| 驱动芯片 | MAX7219（SPI 接口级联） |
| 点阵规格 | 8x8 LED 模块 x N |
| PCB 设计 | KiCad 绘制 |

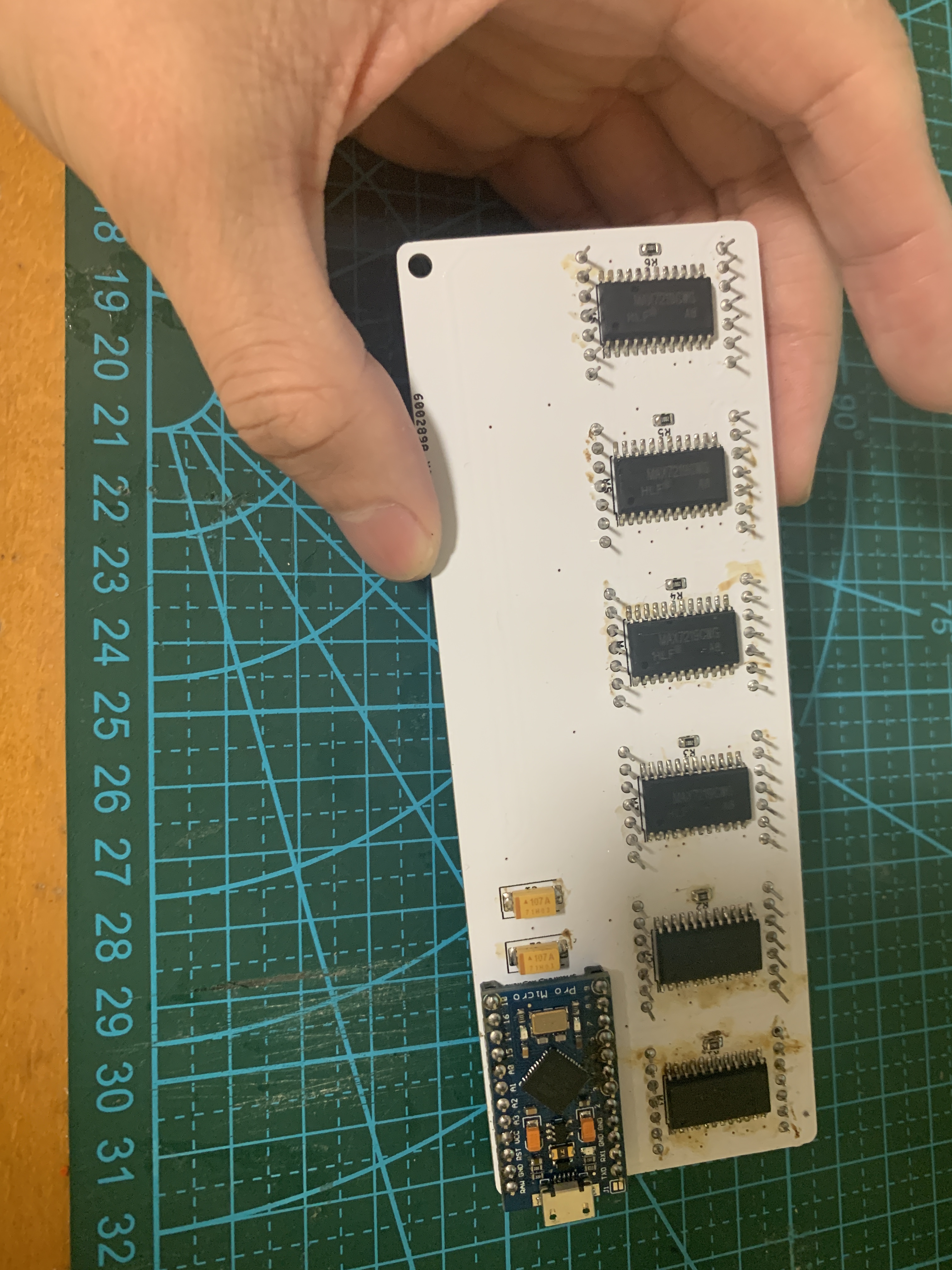

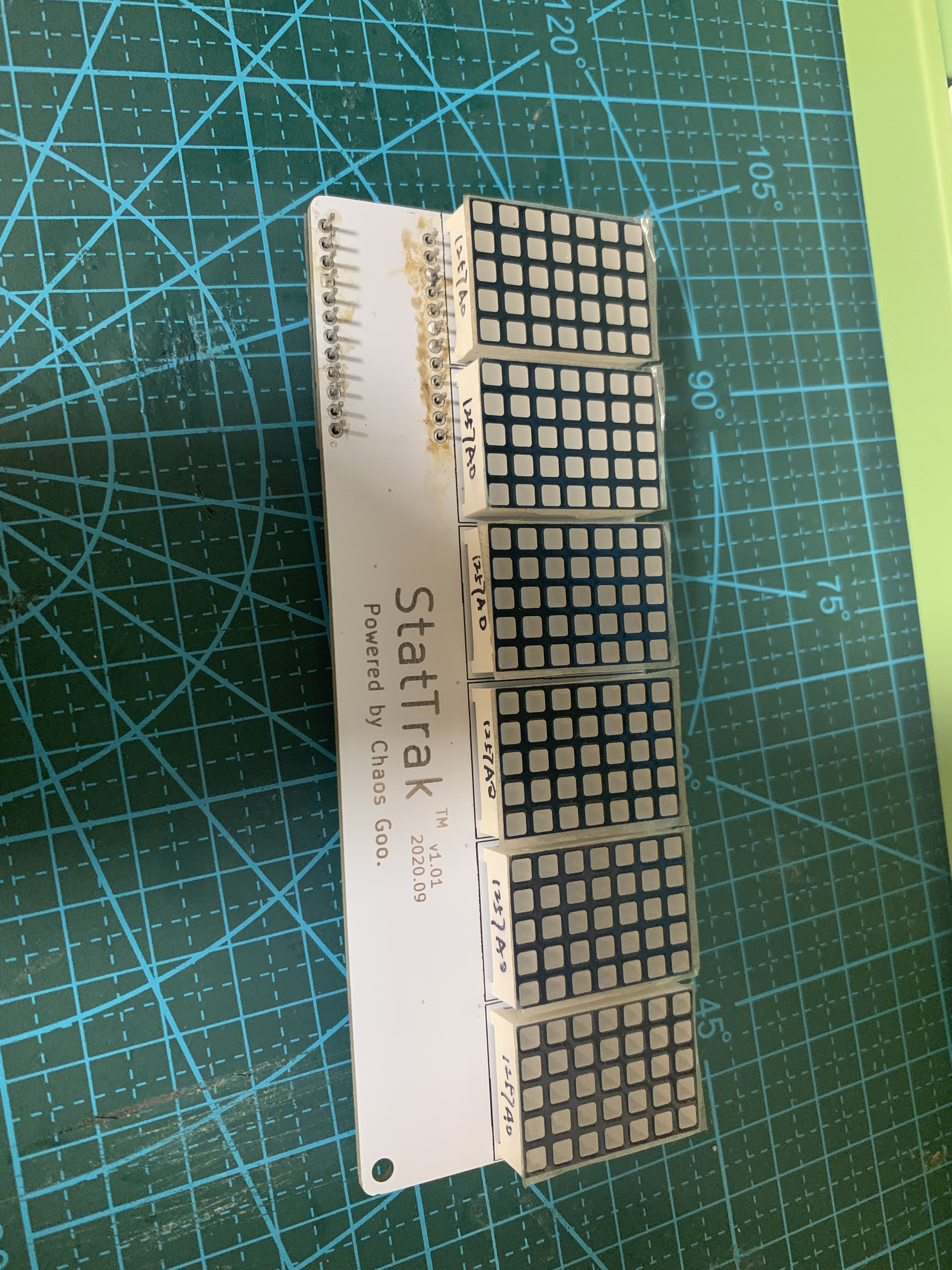

焊接好以后就是这样，至于为啥看起来不一样……因为我第一次失败了。点阵屏卖家给的资料是错的，自己测是测出来了，结果画原理图的时候又搞错了。

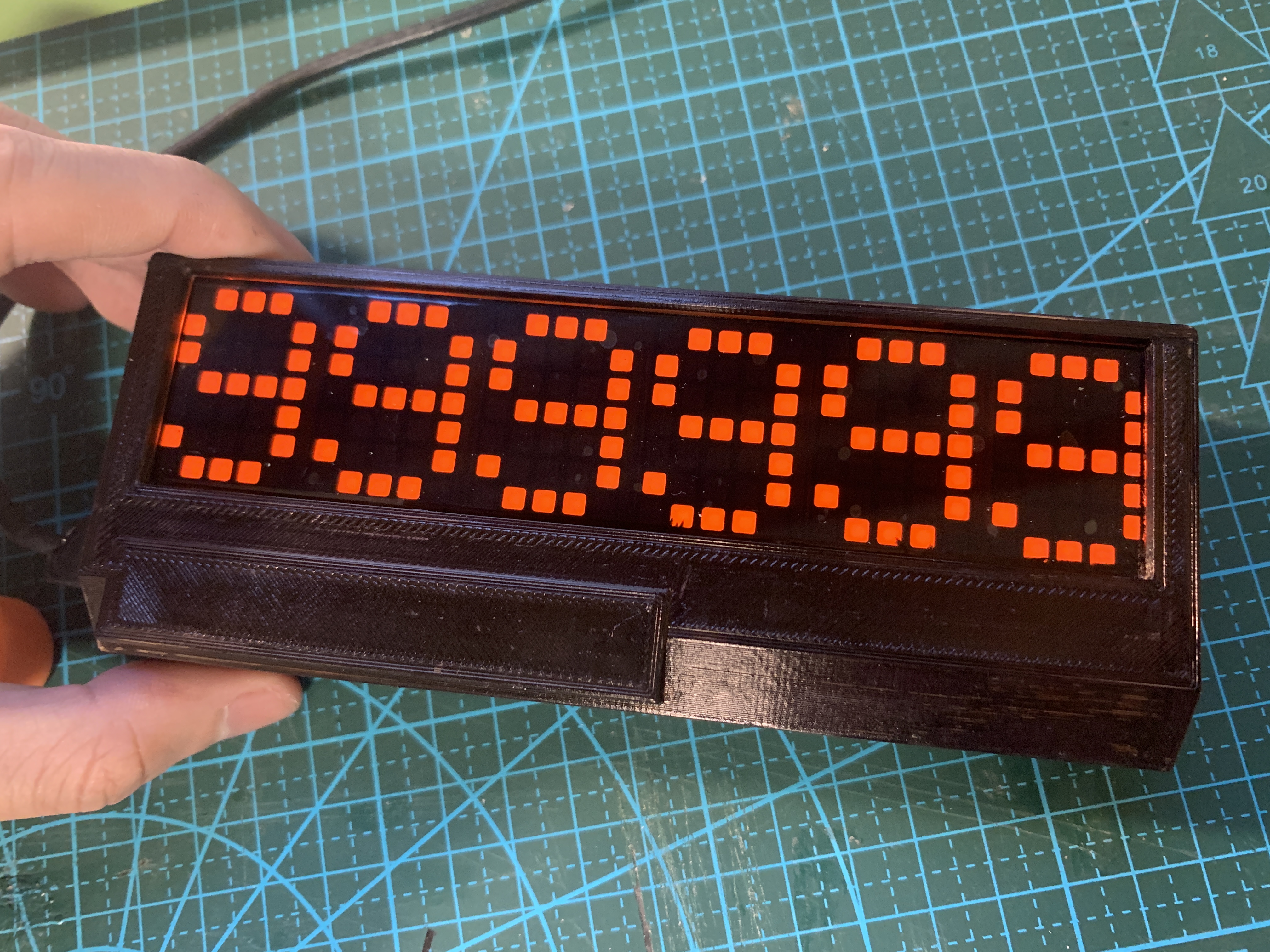

加上一层黑色滤镜后，显示效果还凑合的样子。然而觉得外观实在是太丑了，就放弃了。
真的丑啊，我是在什么情况下才会有要使用黑色记号笔涂黑的念头啊。
方案 3：HDSP2072 古董屏 + 自制核心板
有次逛闲鱼，发现了有个屏幕的参数挺符合要求的，一问价格 72，打扰了。不过咬咬牙还是买了下来。
这块屏幕是上个世纪的库存了，原来是用于大哥大上的。
| 硬件规格 | 详情 |
|---|---|
| 屏幕型号 | HDSP-2072 |
| 主控芯片 | ATmega32U4（从 Pro Micro 上拆下） |
| 接口 | Type-C（16P） |
| PCB 工艺 | JLC 5元24小时加急顺丰包邮 |
然后觉得这次可以直接画一块完整的板子，不使用外接的 Arduino 了，是练手的好机会。就照着 SparkFun 提供的 Pro Micro 原理图一顿抄（精简），一天时间总算是画的差不多了。

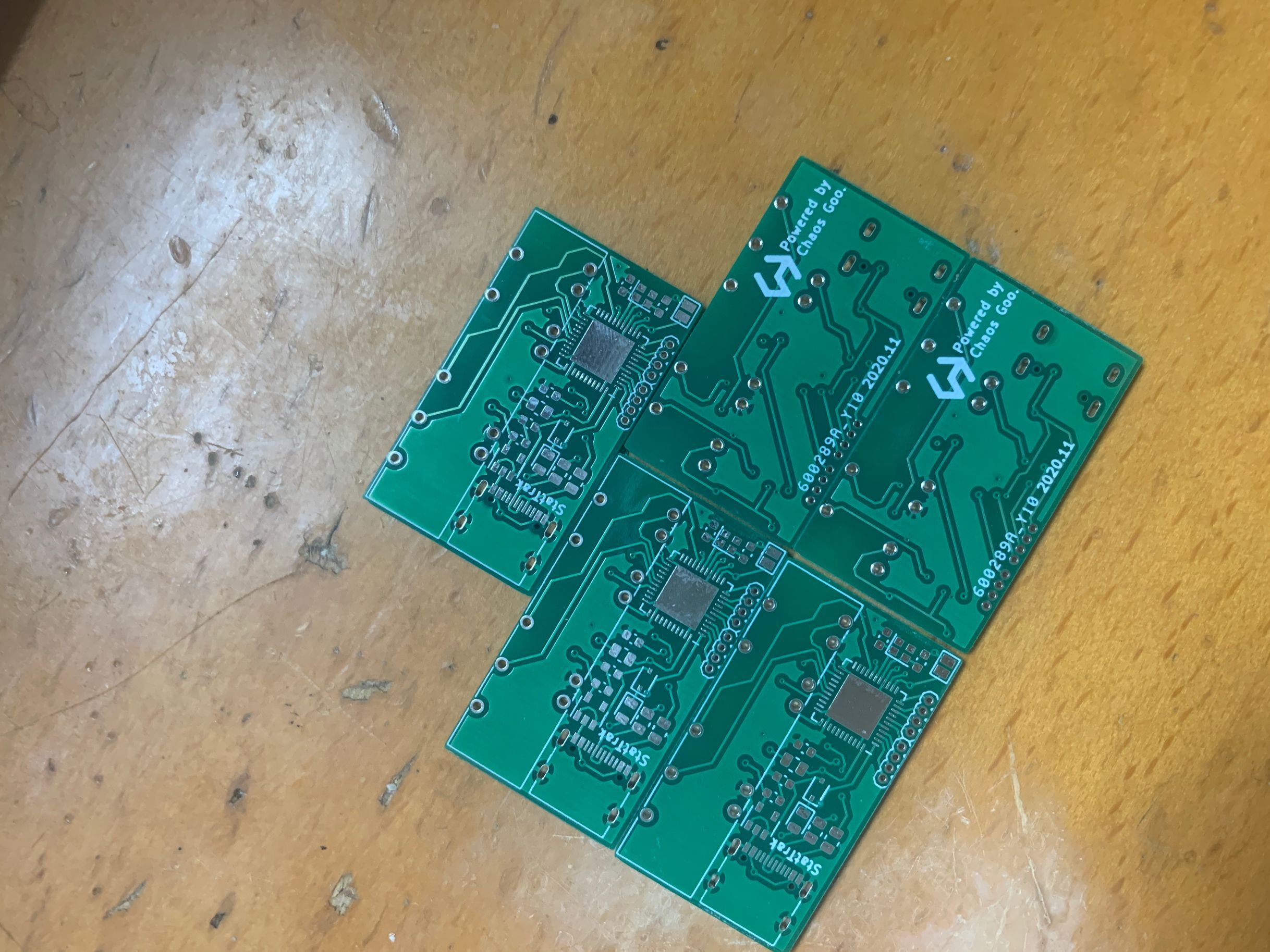

然后找 JLC 24小时加急。24小时后，板子就到家了。

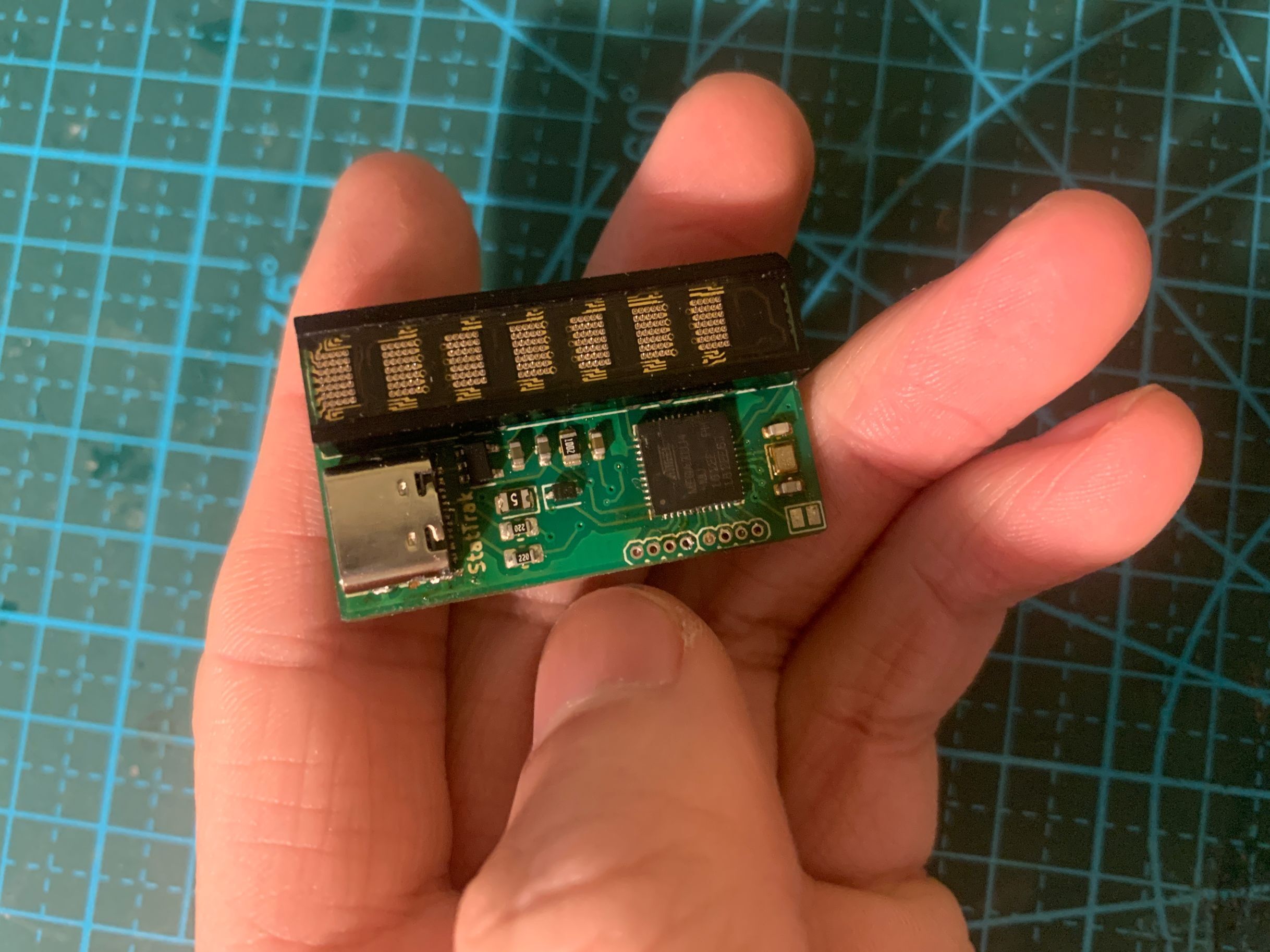

不得不说，Type-C 接口比 QFN44 还难焊。
由于我是从 Pro Micro 上拆下来的 ATmega32U4 芯片（掏芯窝子），所以不需要烧写 bootloader。
外壳设计迭代
这个方案内部电路部分还是挺满意的，于是就开始着手于外壳制作。
外壳 V1：BB 机风格（失败）
屏幕宽度占了整体宽度的一半，直接加壳子就像一个 BB 机一样了，或者说好像一个收音机。
或许我可以让 PCB 斜着放……
或者就让他有这个大下巴了，我是救不了了……
不行，不可以在这里妥协啊！于是被迫想出了第二个方案。

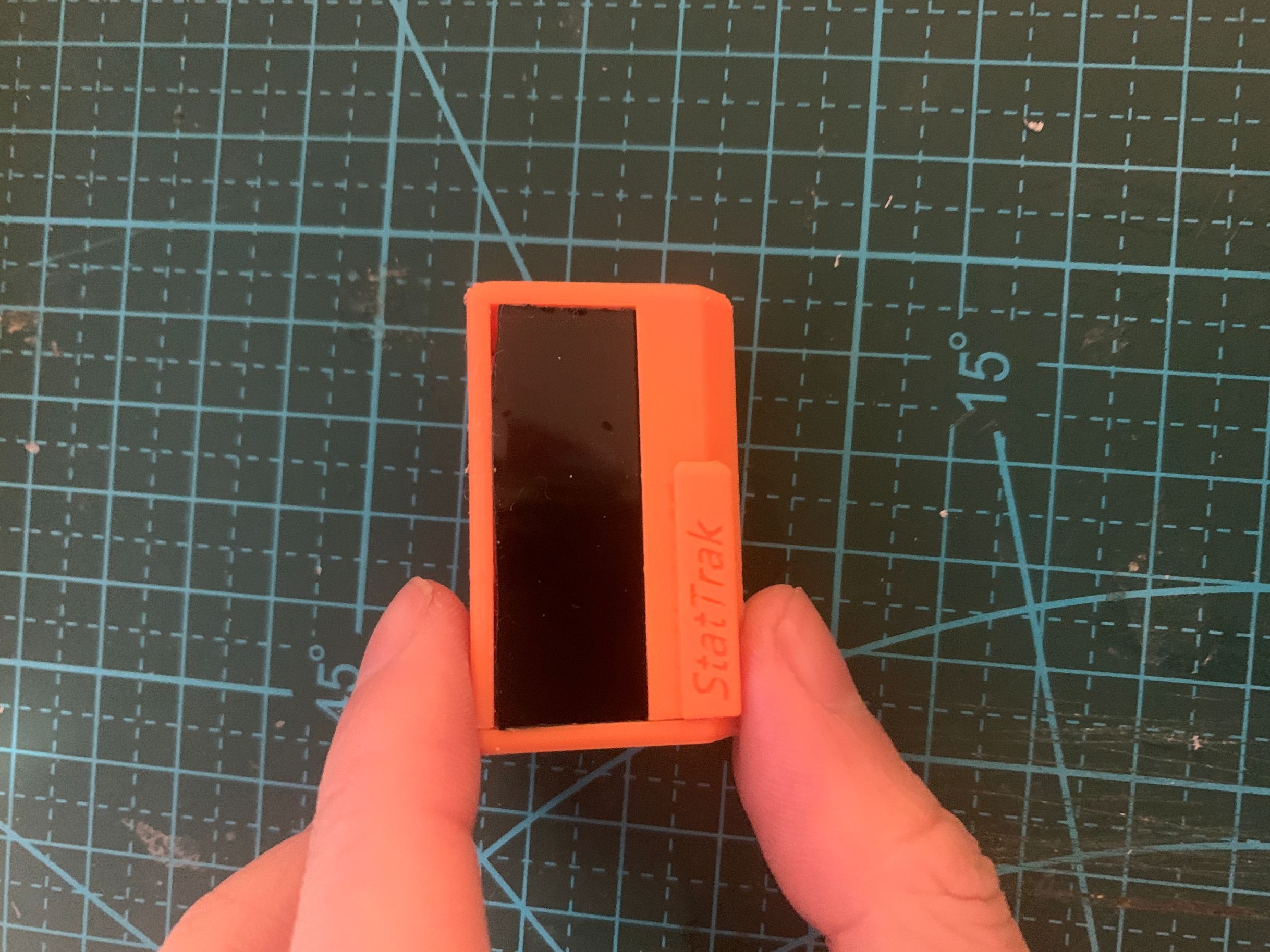

外壳 V2：ID 无边框设计
让我们致敬乐视的 ID 无边框吧！

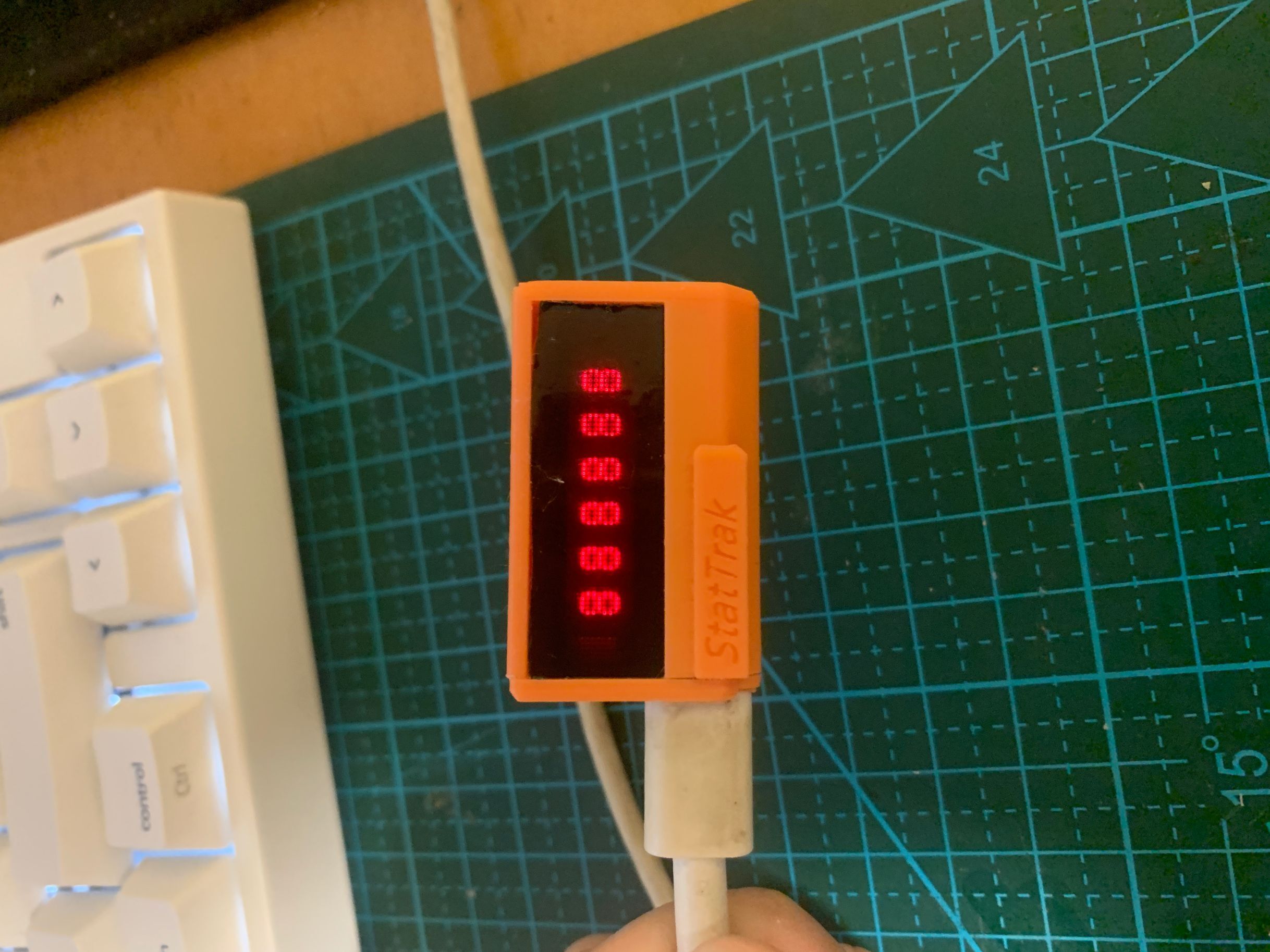

只要不点亮屏幕，你就永远无法知道我的实际显示区域是多少。
技术要点总结
| 阶段 | 踩坑点 | 经验教训 |
|---|---|---|
| 方案 1 | OLED 尺寸过小 | 先做尺寸验证再决定方案 |
| 方案 2 | 点阵屏引脚资料错误 | 永远自己测量验证，不要盲信卖家资料 |
| 方案 2 | 外观过于粗糙 | 外观设计应与电路设计同步进行 |
| 方案 3 | Type-C 焊接困难 | 准备助焊剂和细尖头烙铁 |
| 方案 3 | 外壳比例失调 | 考虑「ID 无边框」等视觉欺骗手法 |
项目开源
本项目的所有设计文件（原理图、PCB、固件代码）均已开源，欢迎参考和改进。
