Android 进阶：如何在安卓中实现像 LVGL 一样的"实体"Border？

做嵌入式的时候用过 LVGL，它的样式系统给我留下了深刻印象。LVGL 的 Border 是”实体”的——会占据布局空间，把内容往里挤。

安卓这边就没这么痛快了。ShapeDrawable 和 MaterialCardView 的边框更像是”装饰品”，想让边框、圆角、内边距各自独立可控？原生组件做起来挺别扭。

所以我干脆手搓了一个 BorderFrameLayout，把 LVGL 那套逻辑搬过来。
BorderFrameLayout层级示意图
图中不同的颜色代表真实占用的空间。
绿色代表Border, 红色代表内部Padding, 蓝色代表Child可使用空间.

原生方案的几个坑

给 View 加边框，常规做法是写个 shape XML 设成 background。但实际用起来会遇到这些问题：

圆角被子 View 盖住：容器有圆角，子 View 颜色不同时会直接覆盖掉圆角。OutlineProvider 和 clipToOutline 能用，但效果不稳定。

Padding 和 Border 混在一起：想实现”Border 占 2dp，Padding 占 10dp”，得自己算加法。逻辑一复杂就容易出错。

各边独立控制麻烦：只想要底部边框？想要虚线？XML 方案得写一堆文件。

思路：继承 FrameLayout 重写绘制

既然原生不好使，那就自己来。

BorderFrameLayout 把容器边界分成两层：

Background Path：整个控件的外轮廓（含圆角）
Child Draw Area：扣掉边框后，子 View 实际可用的区域

Border 就画在这两层中间。

效果展示

为了方便演示效果, 我在BorderFrameLayout内部放置了一个对齐底部的Button. 这个Button的位置会受到Border的尺寸和位置变化的影响产生偏移.

只有底部边框

可以看到Button的底部是底部Border,而不是常规的容器底部.

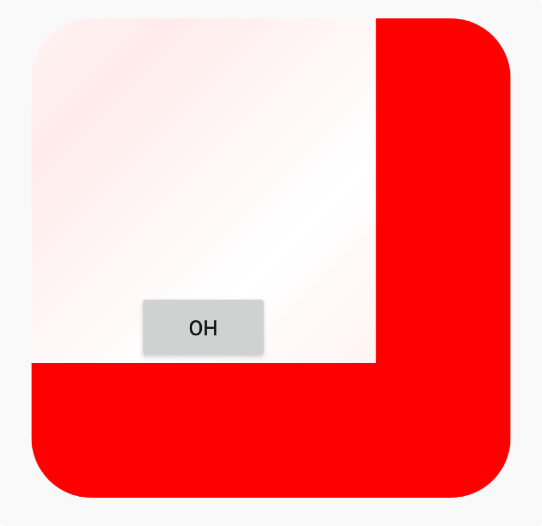

右侧和底部边框（L型）

引入右侧Border, Button理所应当的相左产生了些许偏移.

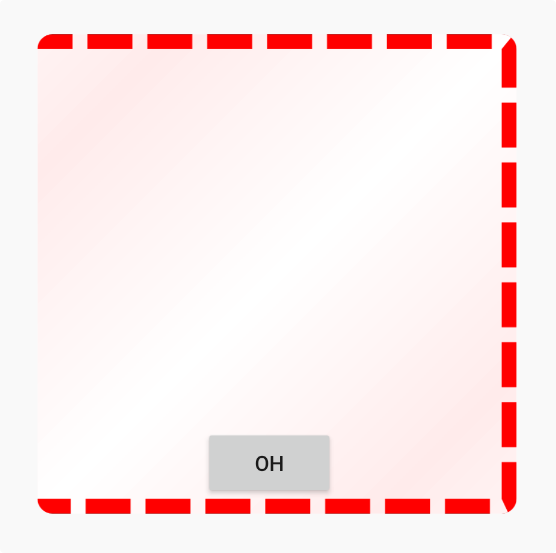

上右下三边虚线边框

虚线Border效果展示

极端圆角
极端圆角场景
当Border圆角设置的十分巨大的并且缺少一条边的Border的时候, 就得到了这个
看上去十分诡异的效果, 但这确实是LVGL里能够设置出来的样式.

单边、多边、虚线、极端圆角都能正确处理。

实现细节

1. 让 Border 参与布局计算

重载 onLayout 和 layoutChildren，把 mBorderWidth 算进子 View 的可用空间：

private fun layoutChildren(left: Int, top: Int, right: Int, bottom: Int) {
    // parentLeft 等边界基于 (padding + border) 计算
    val parentLeft: Int = getPaddingLeftWithForeground()
    val parentRight: Int = right - left - getPaddingRightWithForeground()

    val parentTop: Int = getPaddingTopWithForeground()
    val parentBottom: Int = bottom - top - getPaddingBottomWithForeground()

    for (i in 0 until count) {
        val child = getChildAt(i)
        // 子 View 会被"挤"到 Border 内部
        child.layout(childLeft, childTop, childLeft + width, childTop + height)
    }
}

getPadding 返回的是 mRealPadding + mBorder，让安卓系统以为这就是正常的 Padding：

1
2
3

override fun getPaddingLeft(): Int {
    return (mRealPaddingLeft + mBorderLeft).roundToInt()
}

2. 用遮罩绘制 Border

一开始我试过用 Path + Stroke 的方式内缩边框，
但在多边 + 极端圆角场景下，内外轮廓很难保持一致，
虚线在拐角处尤其明显。

而直接画 Stroke 矩形的话，圆角内外弧度很难对齐。所以最终用的是 PorterDuffXfermode 遮罩方案：

画一个全黑的圆角外轮廓
用 DST_OUT 扣掉中间内容区
得到只有边框形状的 Mask
用 SRC_IN 把 Border 颜色填进去

val maskBitmap = Bitmap.createBitmap(width, height, Bitmap.Config.ALPHA_8)
val maskCanvas = Canvas(maskBitmap)

// 填充外轮廓
maskCanvas.drawPath(mBackgroundPath, mBorderPaint.apply {
    style = Paint.Style.FILL
    color = Color.BLACK
})

// 扣掉内部区域
mBorderPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.DST_OUT)
maskCanvas.drawPath(generateChildDrawAreaPath(), mBorderPaint)

// 用 Mask 限制 Border 绘制范围
canvas.drawBitmap(maskBitmap, 0f, 0f, mBorderPaint)
mBorderPaint.xfermode = PorterDuffXfermode(PorterDuff.Mode.SRC_IN)
canvas.drawRect(0f, 0f, width.toFloat(), height.toFloat(), mBorderPaint.apply {
    this.color = mBorderColor
})

不管 Border 多宽、圆角多夸张，边缘都能对齐。

3. 虚线边框

在 Mask 阶段加一层 DashPathEffect：

if (mBorderStyle == 1) {
    counterPath.addRoundRect(/* 中间轮廓 */)
    maskCanvas.drawPath(counterPath, mBorderPaint.apply {
        style = Paint.Style.STROKE
        pathEffect = DashPathEffect(
            floatArrayOf(maxDashIntervals, maxDashIntervals * 3),
            0f
        )
    })
}

4. 内容裁剪

防止子 View 覆盖圆角：

override fun dispatchDraw(canvas: Canvas) {
    drawBorderAndBackground(canvas)
    canvas.save()
    if (clipContent) {
        canvas.clipPath(mBackgroundPath)
        canvas.clipPath(generateChildDrawAreaPath())
    }
    super.dispatchDraw(canvas)
    canvas.restore()
}

这种方案在 Border 高频变化时会有一定 Bitmap 重建开销，
更适合样式稳定的容器类组件。

XML 声明式用法

定义自定义属性后可以直接在布局里用：

attrs.xml

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <declare-styleable name="BorderFrameLayout">
        <attr name="borderRadius" format="dimension" />
        <attr name="borderWidth" format="dimension" />
        <attr name="borderLeft" format="dimension" />
        <attr name="borderTop" format="dimension" />
        <attr name="borderRight" format="dimension" />
        <attr name="borderBottom" format="dimension" />
        <attr name="borderColor" format="color" />
        <attr name="borderStyle" format="enum">
            <enum name="solid" value="0" />
            <enum name="dash" value="1" />
        </attr>
        <attr name="backgroundGradientAngle" format="float" />
        <attr name="backgroundGradientColor" format="color" />
        <attr name="realPaddingLeft" format="dimension" />
        <attr name="realPaddingTop" format="dimension" />
        <attr name="realPaddingRight" format="dimension" />
        <attr name="realPaddingBottom" format="dimension" />
        <attr name="backgroundColor" format="color" />
        <attr name="clipContent" format="boolean" />
    </declare-styleable>
</resources>

<io.serialflow.editor.ui.BorderFrameLayout
    android:layout_width="200dp"
    android:layout_height="200dp"
    app:borderRadius="24dp"
    app:borderWidth="8dp"
    app:borderColor="#FF0000"
    app:borderStyle="dash"
    app:backgroundColor="#FFEEEE"
    app:clipContent="true">

    <!-- 子 View 会被自动挤到边框内部 -->

</io.serialflow.editor.ui.BorderFrameLayout>
