在 M5Stack Cardputer 上实现远程桌面串流（基于 H.264）

This article is also available in the following language: English.

背景

几年前，我曾试过在 ESP32 上实现串流操作。
当时硬件搭建在面包板上，一快 1.14 寸的屏幕分辨率为 240x135，主控是初代 ESP32。
文章较为详细地描述了实现细节。

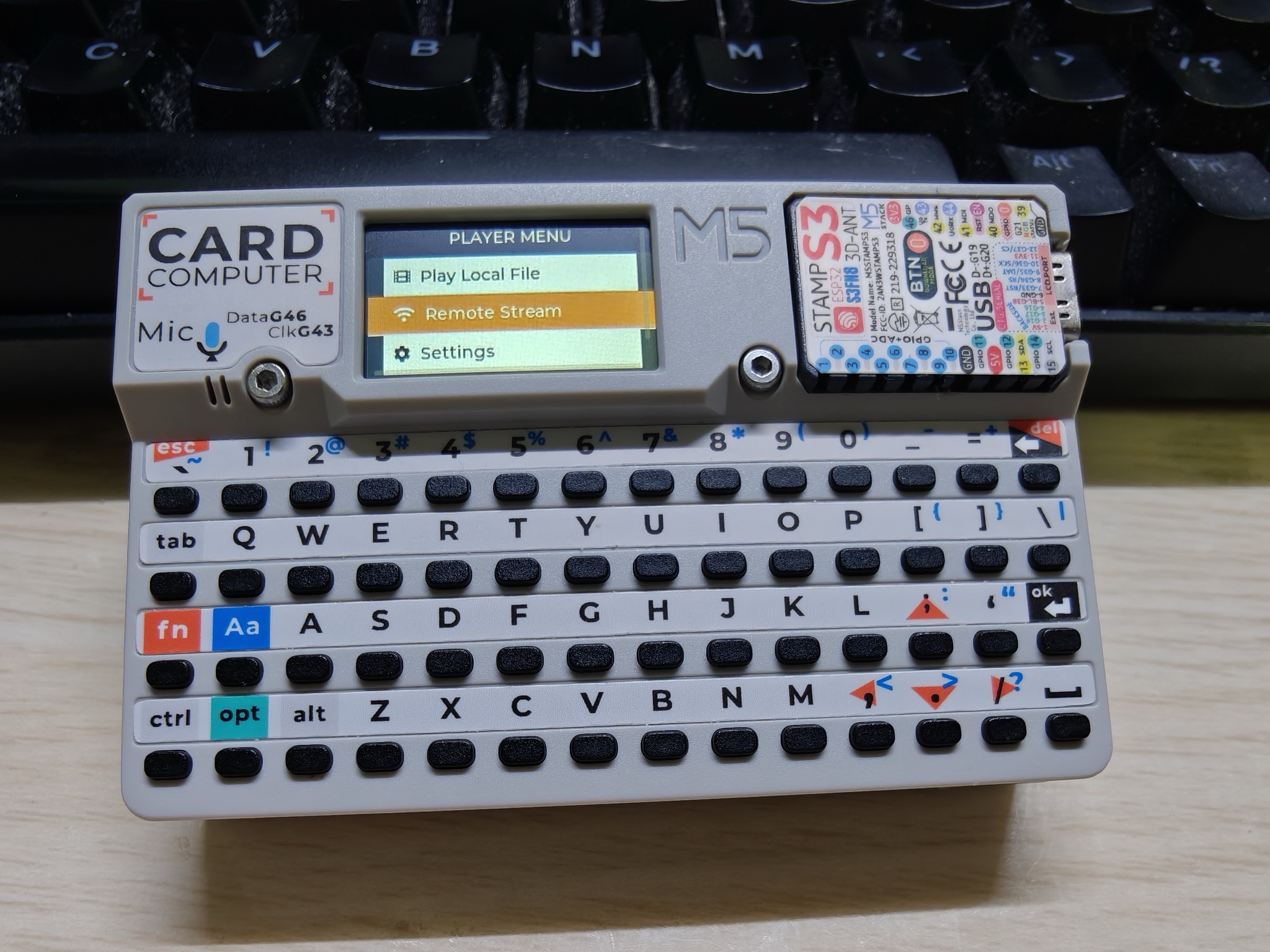

时隔五年，我决定重新制作一次，将硬件环境迁移到 M5Stack 家的 Cardputer。

额外说明

我的这块 Cardputer 被我手动升级过一次。原版主控使用的是 ESP32-S3FN8（内置 8MB Flash，无 PSRAM），我将其更换成了 ESP32-S3FH4R2。
牺牲了 4MB Flash，换来了 2MB 的 PSRAM。

上图是更换芯片后的特写。为了保护周围精细的贴片元件，我动用了铝箔胶带进行隔热。可以看到焊点周围还有一些未清理干净的助焊剂残留，虽然卖相一般，但它确实赋予了这台小机器“新生”。

为什么 PSRAM 是必须的：无 PSRAM 的“软压榨”实验

在决定更换芯片之前，我曾深度尝试过在 无 PSRAM 的原版 Cardputer 上跑通 H.264 解码，但这几乎是一次“不可能完成的任务”。

H.264 软件解码器对内存有刚性需求。即便在 240x136 这种极低分辨率下，DPB (Decoded Picture Buffer) 机制加上 SPS 序列参数集的激活，依然需要大量连续的、无碎片的内存块。而 ESP32-S3 的内部 RAM (SRAM) 在运行了 WiFi 协议栈、TCP/IP、WebSocket 服务之后，留给应用的连续空闲空间所剩无几。

为了省下内存，我曾尝试了以下极致操作：

• 移除 LVGL UI 系统：切换到纯裸机显示控制，收回了约 50KB 内存。
• 压榨核心组件：将 WiFi 的动态发送缓冲区从 32 压减至 4，静态接收缓冲区压至 3，收回约 45KB。
• 废弃双缓冲：采用“解码一帧 -> 实时转换 -> 立即推屏”的同步模型，试图消灭显示冗余。

然而，即便通过这些手段腾出了超过 100KB 的额外空间，esp-h264 库在初始化时依然会因为无法申请到足够的连续工作内存而报错。
结论： 对于 H.264 这种对参考帧有依赖的编码格式，PSRAM 是 ESP32-S3 设备的“续命药”。如果你也想玩实时视频流，手动焊接一颗带 PSRAM 的芯片是最高效的解决方案。

架构设计

由于有了额外的 PSRAM，我甚至可以直接在装置上进行 H.264 流的解码。
乐鑫官方提供了一个名为 esp_h264 的组件，能够在 ESP32-S3 上执行软件解码。据实际测试，2MB 的 PSRAM 刚好足以支撑 240x136 分辨率的解码工作（画面原本是 240x135，但 H.264 编码器要求分辨率必须是偶数）。

系统链路

为了保证极低的延迟，我重新设计了整个通信架构：

1. 发送端 (Browser): 利用浏览器的 getDisplayMedia 捕获桌面，调用 WebCodecs 进行硬编码，输出 H.264 Annex B 格式流（设置为 GOP=1，即全 I 帧模式），最后通过 WebSocket 发送二进制数据。
2. 接收与缓冲 (ESP32-S3): Cardputer 作为 WebSocket Server 接收数据，并存入 RingBuffer (环形缓冲区) 进行平滑。
3. 解码核心 (Decode Pipeline): 专门的解码任务从 RingBuffer 取出原始字节流，通过 esp_h264 解码出 YUV420P 格式的图像。
4. 颜色转换与显示: 解码后的图像实时转换为 RGB565 格式，随后通过 SPI DMA 直接写入 ST7789 屏幕。

核心挑战与解决方案

1. 多核调度与 WDT (看门狗) 报错

在最初的版本中，解码、颜色转换、屏幕刷新和 LVGL UI 更新都在同一个核心上运行，导致 CPU 占用率瞬间爆表，频繁触发 Task Watchdog 系统复位。
解决方案：

• 核心绑定：将 Core 0 分配给 WiFi 协议栈、WebSocket 服务和 LVGL UI 任务。
• 解码专核：将核心 1 (Core 1) 设置为高优先级任务，全力负责 H.264 解码、YUV 转 RGB 以及 LCD 位图刷新。
  这种分工策略确保了即便在解码任务高负荷运行时，系统各组件依然能正常“喂狗”，保证了稳定性。

2. 内存管理

esp_h264 软件解码器需要大量的连续内存块。即便开启了 GOP=1，解码器依然会申请一定的空间用于参考帧管理。
我将解码器的所有的工作缓冲区都分配到了 PSRAM 中，而对实时性要求极高的双显示缓冲区与 SPI 描述符则保留在速度更快的 Internal RAM。

3. “跳帧追赶”算法解决延迟

网络波动是串流的大敌。如果数据由于瞬时带宽不足积压在缓冲区，显示的画面就会产生越来越大的延迟。
由于采用的是全 I 帧串流，我设计了一个简单的“追赶算法”：
解码任务在处理数据前，会先探测 RingBuffer 的积压情况。如果发现积攒了多个待解码帧，则直接丢弃所有旧帧，只解码并显示最后一帧。这个技巧让设备在网络恢复后能瞬间重回实时画面。

上位机设计

这次我没有使用 Python，而是直接在 Cardputer 上启动了一个精简的 Web Server 提供前端控制台。前端采用了 DaisyUI 构建界面，能够实时显示当前发送的比特率和流量统计。
为了适配 ESP32-S3 的算力，我将 WebCodecs 的编码配置调整为：

• 比特率：150 - 300 kbps (非常节省带宽)
• 关键帧频率：高频率刷新
• 分辨率：强制限制在 240x136

总结

从最初的 WDT 频繁崩溃，到如今能够实现稳定的 240x135 @ 15-20 FPS 串流，这个项目探索了 ESP32-S3 的极限负载能力。
相比于五年前的面包板方案，现在的 Cardputer 串流方案不仅更加完整（无需 Python 脚本作为桥接），而且在多核优化和内存分配上有了质的提升。即便在微控制器上，也能玩出非常极致的流媒体体验。

---

硬件建议：必须使用带有 PSRAM 的 ESP32-S3 型号。
